NYY Kablo Kullanım Bilgisi

NYY kablo yapısı ve teknik kullanım bilgisi

NYY Kablo Kullanım Bilgisi

NYY kablolar; enerji dağıtımı, sabit tesisat uygulamaları, kablo kanalları, endüstriyel tesisler, mekanik zorlamaların bulunmadığı yerler ve uygun güzergâh şartlarında kullanılan alçak gerilim enerji kablolarıdır.

Standart Bilgileri

YVV 0,6/1 kV TS IEC 60502-1
NYY 0,6/1 kV VDE 0276-603

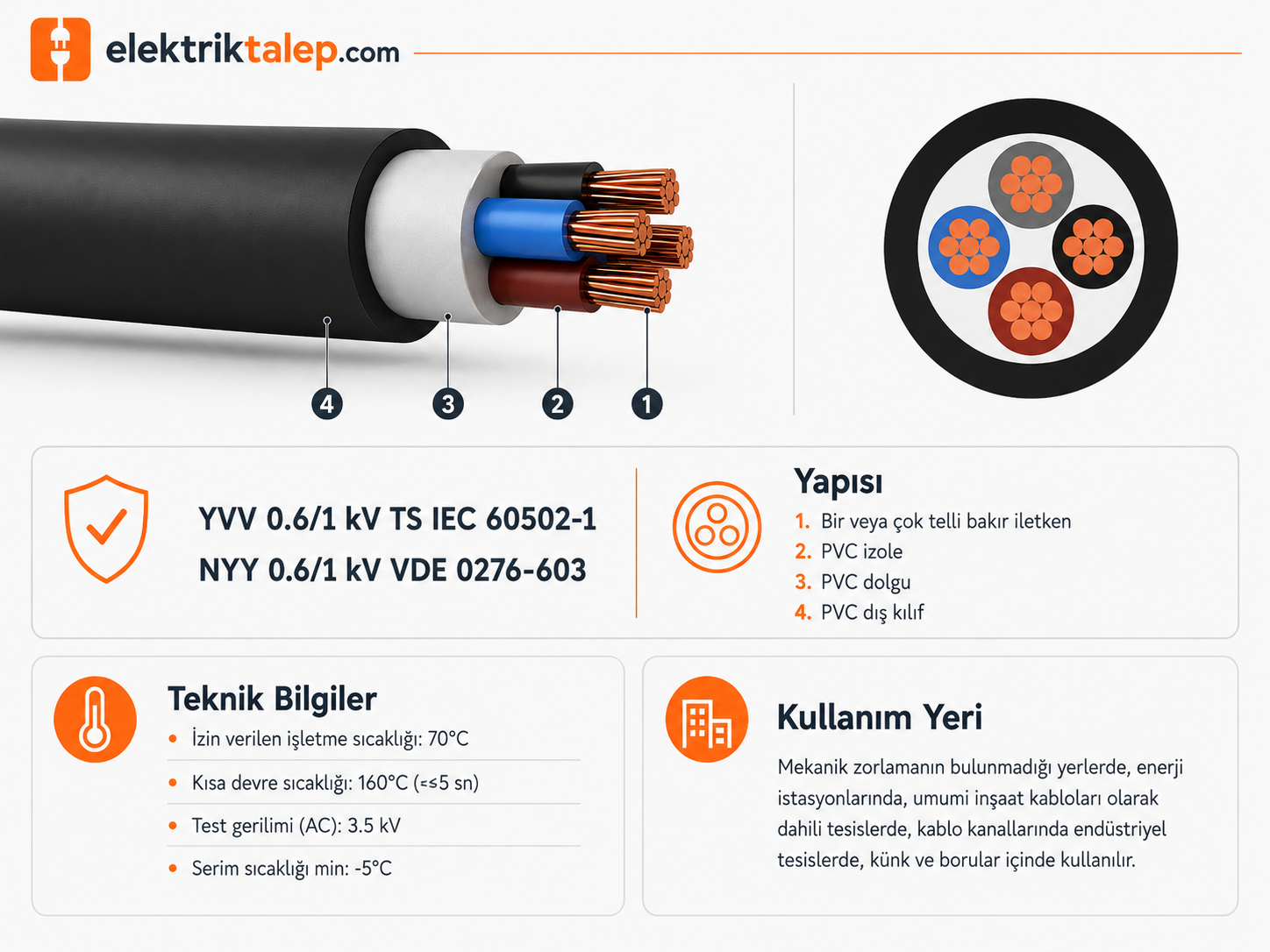

Yapısı

Bir veya çok telli bakır iletken
PVC izole
PVC dolgu
PVC dış kılıf

Teknik Bilgiler

İzin verilen işletme sıcaklığı: 70°C
Kısa devre sıcaklığı: 160°C, t ≤ 5 sn
Test gerilimi AC: 3,5 kV
Serim sıcaklığı minimum: -5°C

Kullanım Yeri

Mekanik zorlamaların bulunmadığı yerlerde, enerji istasyonlarında, umumi inşaat kabloları olarak dahili tesislerde, kablo kanallarında, endüstriyel tesislerde, künk ve borular içinde kullanılabilir.

Teknik Özellikler Tablosu

Aşağıdaki tablo nominal kesitlere göre yaklaşık dış çap, akım taşıma kapasitesi, iletken DC direnci, kısa devre akımı, net ağırlık ve sevk uzunluğu bilgilerini göstermektedir.

Nominal Kesit (mm²)	Kablo Dış Çapı Yaklaşık (mm)	Akım Taşıma Kapasitesi Havada (A)	Akım Taşıma Kapasitesi Toprakta (A)	İletken DC Direnci 20°C (ohm/km)	İletken DC Direnci 70°C (ohm/km)	Kısa Devre Akımı 1 sn (kA)	Net Ağırlık Yaklaşık (kg/km)	Sevk Uzunluğu Yaklaşık (m)
1 x 4	7,00	37	50	4,61	5,516	0,46	87	1000
1 x 6	7,50	47	62	3,08	3,685	0,69	110	1000
1 x 10	8,70	64	83	1,83	2,190	1,15	160	1000
1 x 16	9,40	84	107	1,15	1,376	1,84	220	1000
1 x 25	11,20	114	138	0,727	0,870	2,88	330	1000
1 x 35	12,20	139	164	0,524	0,627	4,03	435	1000
1 x 50	13,50	169	195	0,387	0,463	5,75	560	1000
1 x 70	15,60	213	238	0,268	0,321	8,05	790	1000
1 x 95	18,00	264	286	0,193	0,231	10,93	1.070	1000
1 x 120	19,40	307	325	0,153	0,183	13,80	1.300	1000
1 x 150	21,40	352	365	0,124	0,148	17,25	1.600	1000
1 x 185	23,80	406	413	0,0991	0,119	21,28	2.010	1000
1 x 240	26,70	483	479	0,0754	0,090	27,60	2.570	1000
1 x 300	29,40	557	541	0,0601	0,072	34,50	3.230	1000
1 x 400	33,30	646	614	0,0470	0,056	41,20	4.100	1000
1 x 500	36,60	747	693	0,0366	0,044	51,50	5.140	500
1 x 630	41,20	858	777	0,0283	0,034	64,89	6.580	500
2 x 1,5	10,40	20	29	12,1	14,478	0,17	160	1000
2 x 2,5	11,20	27	38	7,41	8,866	0,29	195	1000
2 x 4	12,80	36	49	4,61	5,516	0,46	265	1000
2 x 6	13,80	45	61	3,08	3,685	0,69	330	1000
2 x 10	16,20	62	81	1,83	2,190	1,15	480	1000
2 x 16	17,60	82	105	1,15	1,376	1,84	630	1000
2 x 25	21,20	110	136	0,727	0,870	2,88	950	1000
2 x 35	23,20	134	162	0,524	0,627	4,03	1.210	1000
2 x 50	25,80	163	192	0,387	0,463	5,75	1.550	1000
2 x 70	30,80	206	235	0,268	0,321	8,05	2.240	1000
2 x 95	35,40	255	283	0,193	0,231	10,93	3.000	1000
2 x 120	38,40	296	322	0,153	0,183	13,80	3.630	1000
2 x 150	43,20	339	362	0,124	0,148	17,25	4.550	1000
2 x 185	47,80	390	410	0,0991	0,119	21,28	5.680	1000
2 x 240	54,60	464	476	0,0754	0,090	27,60	7.380	1000
2 x 300	60,40	534	538	0,0601	0,072	34,50	9.210	1000
2 x 400	67,80	622	614	0,0470	0,056	41,20	11.600	500
3 x 1,5	10,90	20	27	12,1	14,478	0,17	180	500
3 x 2,5	11,80	25	36	7,41	8,866	0,29	230	1000
3 x 4	13,50	34	47	4,61	5,516	0,46	315	1000
3 x 6	14,60	43	59	3,08	3,685	0,69	395	1000
3 x 10	17,20	59	79	1,83	2,190	1,15	590	1000
3 x 16	18,70	79	102	1,15	1,376	1,84	780	1000
3 x 25	22,60	106	133	0,727	0,870	2,88	1.200	1000
3 x 35	24,80	129	159	0,524	0,627	4,03	1.550	1000
3 x 50	27,80	157	188	0,387	0,463	5,75	2.020	1000
3 x 70	33,10	199	232	0,268	0,321	8,05	2.900	1000
3 x 95	38,00	246	280	0,193	0,231	10,93	3.890	1000
3 x 120	42,20	285	318	0,153	0,183	13,80	4.840	1000
3 x 150	46,30	326	359	0,124	0,148	17,25	5.910	1000
3 x 185	51,50	374	406	0,0991	0,119	21,28	7.420	1000
3 x 240	58,50	445	473	0,0754	0,090	27,60	9.580	1000
3 x 300	64,70	511	535	0,0601	0,072	34,50	12.000	500
3 x 400	73,30	597	613	0,0470	0,056	41,20	15.250	500
3 x 10 + 6	18,30	59	79	1,83	2,190	1,15	680	1000
3 x 16 + 10	20,00	79	102	1,15	1,376	1,84	920	1000
3 x 25 + 16	23,70	106	133	0,727	0,870	2,88	1.370	1000
3 x 35 + 16	25,50	129	159	0,524	0,627	4,03	1.710	1000
3 x 50 + 25	29,20	157	188	0,387	0,463	5,75	2.290	1000
3 x 70 + 35	34,40	199	232	0,268	0,321	8,05	3.260	1000
3 x 95 + 50	39,60	246	280	0,193	0,231	10,93	4.380	1000
3 x 120 + 70	44,30	285	318	0,153	0,183	13,80	5.550	1000
3 x 150 + 70	47,70	326	359	0,124	0,148	17,25	6.550	1000
3 x 185 + 95	54,50	374	406	0,0991	0,119	21,28	8.500	1000
3 x 240 + 120	60,60	445	473	0,0754	0,090	27,60	10.710	1000
3 x 300 + 150	67,00	511	535	0,0601	0,072	34,50	13.390	500
4 x 1,5	11,70	20	27	12,1	14,478	0,17	215	1000
4 x 2,5	12,70	25	36	7,41	8,866	0,29	275	1000
4 x 4	14,60	34	47	4,61	5,516	0,46	380	1000
4 x 6	15,80	43	59	3,08	3,685	0,69	485	1000
4 x 10	18,70	59	79	1,83	2,190	1,15	730	1000
4 x 16	20,40	79	102	1,15	1,376	1,84	980	1000
4 x 25	24,80	106	133	0,727	0,870	2,88	1.510	1000
4 x 35	27,40	129	159	0,524	0,627	4,03	1.980	1000
4 x 50	31,50	157	188	0,387	0,463	5,75	2.640	1000
4 x 70	36,50	199	232	0,268	0,321	8,05	3.690	1000
4 x 95	43,10	246	280	0,193	0,231	10,93	5.100	1000
4 x 120	46,70	285	318	0,153	0,183	13,80	6.180	1000
4 x 150	51,40	326	359	0,124	0,148	17,25	7.570	1000
4 x 185	57,90	374	406	0,0991	0,119	21,28	9.650	1000
4 x 240	64,90	445	473	0,0754	0,090	27,60	12.290	1000
4 x 300	72,20	511	535	0,0601	0,072	34,50	15.480	500
4 x 400	81,30	597	613	0,0470	0,056	41,20	19.560	500
4 x 10 + 6	20,00	59	79	1,83	2,190	1,15	830	1000
4 x 16 + 10	21,90	79	102	1,15	1,376	1,84	1.130	1000
4 x 25 + 16	26,20	106	133	0,727	0,870	2,88	1.710	1000
4 x 35 + 16	28,50	129	159	0,524	0,627	4,03	2.170	1000
4 x 50 + 25	33,50	157	188	0,387	0,463	5,75	2.990	1000
4 x 70 + 35	38,30	199	232	0,268	0,321	8,05	4.120	1000
4 x 95 + 50	45,20	246	280	0,193	0,231	10,93	5.670	1000
4 x 120 + 70	49,40	285	318	0,153	0,183	13,80	7.010	1000
4 x 150 + 70	54,50	326	359	0,124	0,148	17,25	8.490	1000
4 x 185 + 95	60,90	374	406	0,0991	0,119	21,28	10.770	1000
4 x 240 + 120	67,90	445	473	0,0754	0,090	27,60	13.630	500
4 x 300 + 150	75,70	511	535	0,0601	0,072	34,50	17.180	500
5 x 1,5	12,50	20	27	12,1	14,478	0,17	250	1000
5 x 2,5	13,60	25	36	7,41	8,866	0,29	320	1000
5 x 4	15,80	34	47	4,61	5,516	0,46	455	1000
5 x 6	17,10	43	59	3,08	3,685	0,69	580	1000
5 x 10	20,40	59	79	1,83	2,190	1,15	880	1000
5 x 16	22,30	79	102	1,15	1,376	1,84	1.190	1000
5 x 25	27,30	106	133	0,727	0,870	2,88	1.850	1000
5 x 35	31,00	129	159	0,524	0,627	4,03	2.510	1000
5 x 50	34,70	157	188	0,387	0,463	5,75	3.250	1000
5 x 70	40,30	199	232	0,268	0,321	8,05	4.560	1000
5 x 95	47,40	246	280	0,193	0,231	10,93	6.270	1000
5 x 120	51,60	285	318	0,153	0,183	13,80	7.640	1000
5 x 150	57,60	326	359	0,124	0,148	17,25	9.500	1000
5 x 185	64,00	374	406	0,0991	0,119	21,28	11.930	1000
5 x 240	72,10	445	473	0,0754	0,090	27,60	15.270	500
7 x 1,5	13,40	13	16	12,1	14,478	0,17	300	1000
7 x 2,5	14,60	16	22	7,41	8,866	0,29	390	1000
10 x 1,5	16,40	11	14	12,1	14,478	0,17	450	1000
10 x 2,5	18,00	14	18	7,41	8,866	0,29	590	1000
12 x 1,5	16,90	10	13	12,1	14,478	0,17	490	1000
12 x 2,5	18,60	13	17	7,41	8,866	0,29	650	1000
14 x 1,5	17,70	10	12	12,1	14,478	0,17	540	1000
14 x 2,5	19,40	13	16	7,41	8,866	0,29	720	1000
19 x 1,5	19,40	9	11	12,1	14,478	0,17	670	1000
19 x 2,5	21,40	11	14	7,41	8,866	0,29	910	1000
21 x 1,5	20,40	8	10	12,1	14,478	0,17	750	1000
21 x 2,5	22,60	11	14	7,41	8,866	0,29	1.010	1000
24 x 1,5	22,40	8	9	12,1	14,478	0,17	890	1000
24 x 2,5	24,80	10	13	7,41	8,866	0,29	1.200	1000
30 x 1,5	23,70	7	9	12,1	14,478	0,17	1.030	1000
30 x 2,5	26,20	9	12	7,41	8,866	0,29	1.390	1000
40 x 1,5	26,40	7	8	12,1	14,478	0,17	1.300	1000
40 x 2,5	30,60	9	11	7,41	8,866	0,29	1.890	1000

Not: Kablo kesiti seçilirken mesafe, döşeme şekli, ortam sıcaklığı, gerilim düşümü, koruma ekipmanı ve dağıtım şirketi şartları birlikte değerlendirilmelidir.
