NYM Kablo Kullanım Bilgisi

NYM Kablo Kullanım Bilgisi

NYM kablolar; rutubetli yerlerde, sıva altı ve sıva üstü sabit tesislerde kullanılabilen, bina dışı açık tesislerde de uygun şartlarda değerlendirilebilen alçak gerilim tesisat kablolarıdır. Yer altında kullanılmaz.

Standart Bilgileri

NVV 300/500 V TS 9759
NYM 300/500 V VDE 0250

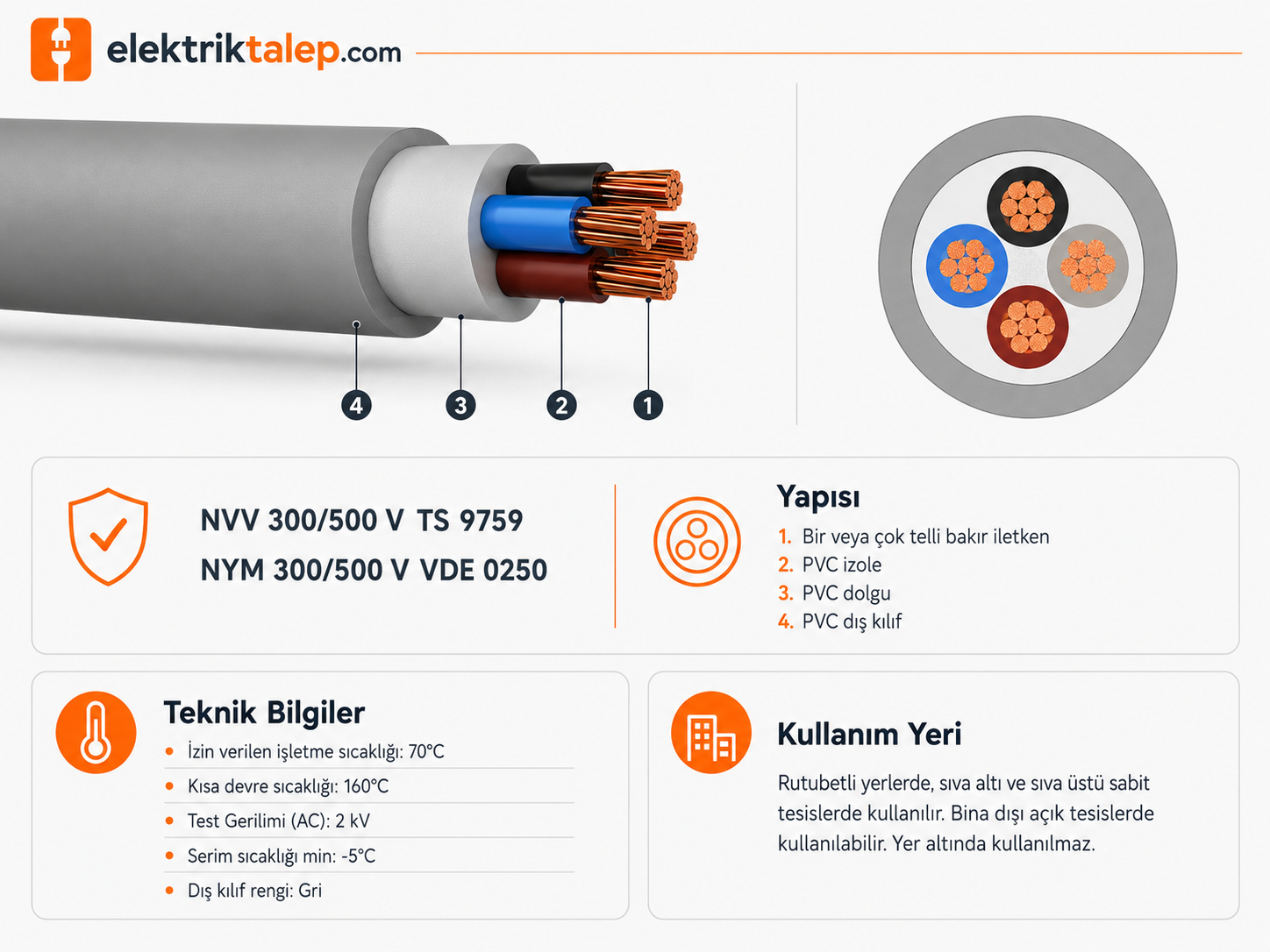

Yapısı

Bir veya çok telli bakır iletken
PVC izole
PVC dolgu
PVC dış kılıf

Teknik Bilgiler

İzin verilen işletme sıcaklığı: 70°C
Kısa devre sıcaklığı: 160°C
Test gerilimi AC: 2 kV
Serim sıcaklığı minimum: -5°C
Dış kılıf rengi: Gri

Kullanım Yeri

Rutubetli yerlerde, sıva altı ve sıva üstü sabit tesislerde kullanılır. Bina dışı açık tesislerde kullanılabilir. Yer altında kullanılmaz.

Teknik Özellikler Tablosu

Aşağıdaki tablo NYM kablo kesitlerine göre yaklaşık dış çap, akım taşıma kapasitesi, iletken DC direnci, kablo ağırlığı ve sevk uzunluğu bilgilerini gösterir.

Nominal Kesit (mm²)	Kablo Dış Çapı Yaklaşık (mm)	Akım Taşıma Kapasitesi (A)	İletken DC Direnci 20°C (ohm/km)	Kablo Ağırlığı Yaklaşık (kg/km)	Sevk Uzunluğu Yaklaşık (m)
2 x 1,5	8,40	22	12,1	110	100
2 x 2,5	9,60	30	7,41	155	100
2 x 4	10,40	40	4,61	195	100
2 x 6	11,40	51	3,08	250	100
2 x 10	15,00	70	1,83	430	1000
2 x 16	16,80	94	1,15	590	1000
3 x 1,5	8,90	22	12,1	130	100
3 x 2,5	10,20	30	7,41	185	100
3 x 4	11,10	40	4,61	240	100
3 x 6	12,50	51	3,08	325	100
3 x 10	16,00	70	1,83	540	1000
3 x 16	17,90	94	1,15	750	1000
4 x 1,5	9,60	19	12,1	160	100
4 x 2,5	11,10	25	7,41	225	100
4 x 4	12,40	34	4,61	305	100
4 x 6	13,70	43	3,08	405	100
4 x 10	17,50	60	1,83	670	1000
4 x 16	19,60	80	1,15	940	1000
5 x 1,5	10,40	19	12,1	190	100
5 x 2,5	12,00	25	7,41	270	100
5 x 4	13,50	34	4,61	370	100
5 x 6	14,90	43	3,08	490	1000
5 x 10	19,20	60	1,83	820	1000
5 x 16	21,90	80	1,15	1.170	1000

Not: Kablo seçimi yapılırken tesisat tipi, döşeme koşulu, hat uzunluğu, akım ihtiyacı ve koruma elemanları birlikte değerlendirilmelidir.
