N2XH FE180 Kablo Kullanım Bilgisi

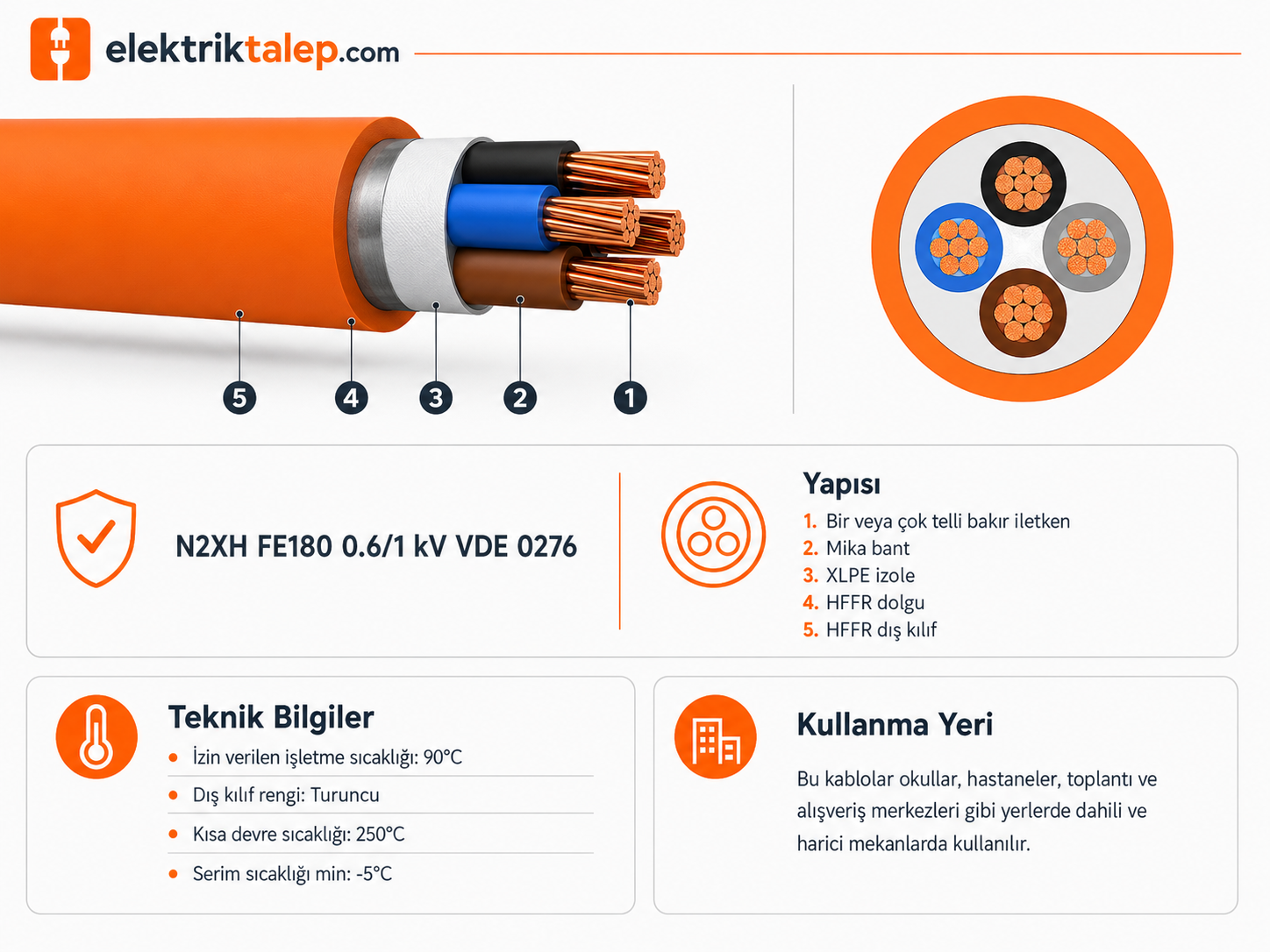

N2XH FE180 kablo yapısı ve kullanım bilgisi

N2XH FE180 Kablo Kullanım Bilgisi

N2XH FE180 0,6/1 kV kablolar; okullar, hastaneler, toplantı ve alışveriş merkezleri gibi yoğun insan bulunan dahili ve harici mekanlarda kullanılan halojensiz enerji kablolarıdır.

Standart Bilgileri

N2XH FE180 0,6/1 kV VDE 0276
XLPE izoleli, HFFR dolgulu ve HFFR dış kılıflı yapı

Yapısı

Bir veya çok telli bakır iletken
Mika bant
XLPE izole
HFFR dolgu
HFFR dış kılıf

Teknik Bilgiler

İzin verilen işletme sıcaklığı: 90°C
Dış kılıf rengi: Turuncu
Kısa devre sıcaklığı: 250°C
Serim sıcaklığı minimum: -5°C

Kullanım Yeri

Okullar, hastaneler, toplantı ve alışveriş merkezleri gibi yoğun insan bulunan dahili ve harici mekanlarda kullanılır.

Teknik Özellikler Tablosu

Aşağıdaki tablo N2XH FE180 kablo kesitlerine göre yaklaşık dış çap, akım taşıma kapasitesi, iletken DC direnci, kısa devre akımı, net ağırlık ve sevk uzunluğu bilgilerini gösterir.

Nominal Kesit (mm²)	Kablo Dış Çapı Yaklaşık (mm)	Akım Taşıma Kapasitesi (A)	İletken DC Direnci 20°C (ohm/km)	İletken DC Direnci 90°C (ohm/km)	Kısa Devre Akımı 1 sn (kA)	Net Ağırlık Yaklaşık (kg/km)	Sevk Uzunluğu Yaklaşık (m)
1 x 4	7,80	44	4,61	5,878	0,57	98	1000
1 x 6	8,30	56	3,08	3,927	0,86	120	1000
1 x 10	9,50	77	1,83	2,333	1,43	170	1000
1 x 16	10,20	102	1,15	1,466	2,29	230	1000
1 x 25	11,90	138	0,727	0,927	3,58	335	1000
1 x 35	13,00	170	0,524	0,668	5,01	440	1000
1 x 50	14,10	207	0,387	0,493	7,15	570	1000
1 x 70	16,20	263	0,268	0,342	10,01	780	1000
1 x 95	18,00	325	0,193	0,246	13,59	1.030	1000
1 x 120	19,60	380	0,153	0,195	17,16	1.260	1000
1 x 150	21,40	437	0,124	0,158	21,45	1.540	1000
1 x 185	23,60	507	0,0991	0,126	26,46	1.930	1000
1 x 240	26,10	604	0,0754	0,096	34,32	2.440	1000
1 x 300	28,60	697	0,0601	0,077	42,90	3.060	1000
1 x 400	32,10	811	0,0470	0,060	57,20	3.850	1000
1 x 500	35,20	940	0,0366	0,047	71,50	4.840	500
2 x 1,5	12,20	25	12,1	15,429	0,21	205	1000
2 x 2,5	13,00	33	7,41	9,448	0,36	245	1000
2 x 4	14,00	43	4,61	5,878	0,57	300	1000
2 x 6	15,00	55	3,08	3,927	0,86	360	1000
2 x 10	17,40	76	1,83	2,333	1,43	510	1000
2 x 16	18,80	100	1,15	1,466	2,29	660	1000
2 x 25	22,20	136	0,727	0,927	3,58	960	1000
2 x 35	24,40	166	0,524	0,668	5,01	1.240	1000
2 x 50	26,60	202	0,387	0,493	7,15	1.560	1000
3 x 1,5	12,80	24	12,1	15,429	0,21	230	1000
3 x 2,5	13,60	32	7,41	9,448	0,36	275	1000
3 x 4	14,70	42	4,61	5,878	0,57	345	1000
3 x 6	15,80	53	3,08	3,927	0,86	430	1000
3 x 10	18,40	74	1,83	2,333	1,43	610	1000
3 x 16	19,90	98	1,15	1,466	2,29	820	1000
3 x 25	23,60	133	0,727	0,927	3,58	1.200	1000
3 x 35	26,00	162	0,524	0,668	5,01	1.570	1000
3 x 50	28,30	197	0,387	0,493	7,15	2.000	1000
3 x 70	33,30	250	0,268	0,342	10,01	2.810	1000
3 x 95	37,20	308	0,193	0,246	13,59	3.670	1000
3 x 120	40,60	359	0,153	0,195	17,16	4.480	1000
3 x 150	45,10	412	0,124	0,158	21,45	5.550	1000
3 x 185	50,00	475	0,0991	0,126	26,46	6.930	1000
3 x 240	56,00	564	0,0754	0,096	34,32	8.830	1000
3 x 300	61,60	649	0,0601	0,077	42,90	11.020	1000
3 x 400	70,00	761	0,0470	0,060	57,20	14.040	500
3 x 25 + 16	24,70	133	0,727	0,927	3,58	1.370	1000
3 x 35 + 16	26,70	162	0,524	0,668	5,01	1.720	1000
3 x 50 + 25	29,70	197	0,387	0,493	7,15	2.270	1000
3 x 70 + 35	34,60	250	0,268	0,342	10,01	3.150	1000
3 x 95 + 50	38,50	308	0,193	0,246	13,59	4.120	1000
3 x 120 + 70	43,10	359	0,153	0,195	17,16	5.210	1000
3 x 150 + 70	46,60	412	0,124	0,158	21,45	6.180	1000
3 x 185 + 95	52,30	475	0,0991	0,126	26,46	7.860	1000
3 x 240 + 120	58,00	564	0,0754	0,096	34,32	9.900	1000
3 x 300 + 150	63,80	649	0,0601	0,077	42,90	12.330	500
4 x 1,5	13,60	24	12,1	15,429	0,21	265	1000
4 x 2,5	14,60	32	7,41	9,448	0,36	325	1000
4 x 4	15,80	42	4,61	5,878	0,57	415	1000
4 x 6	17,00	53	3,08	3,927	0,86	520	1000
4 x 10	19,90	74	1,83	2,333	1,43	750	1000
4 x 16	21,60	98	1,15	1,466	2,29	1.010	1000
4 x 25	25,70	133	0,727	0,927	3,58	1.500	1000
4 x 35	28,40	162	0,524	0,668	5,01	1.970	1000
4 x 50	31,50	197	0,387	0,493	7,15	2.570	1000
4 x 70	36,50	250	0,268	0,342	10,01	3.560	1000
4 x 95	40,90	308	0,193	0,246	13,59	4.670	1000
4 x 120	45,40	359	0,153	0,195	17,16	5.800	1000
4 x 150	49,90	412	0,124	0,158	21,45	7.110	1000
4 x 185	55,80	475	0,0991	0,126	26,46	8.950	1000
4 x 240	62,10	564	0,0754	0,096	34,32	11.350	1000
4 x 300	68,70	649	0,0601	0,077	42,90	14.240	500
4 x 400	77,60	761	0,0470	0,060	57,20	18.040	500
4 x 25 + 16	27,10	133	0,727	0,927	3,58	1.700	1000
4 x 35 + 16	29,50	162	0,524	0,668	5,01	2.150	1000
4 x 50 + 25	33,20	197	0,387	0,493	7,15	2.870	1000
4 x 70 + 35	38,30	250	0,268	0,342	10,01	3.960	1000
4 x 95 + 50	43,20	308	0,193	0,246	13,59	5.240	1000
4 x 120 + 70	48,00	359	0,153	0,195	17,16	6.570	1000
4 x 150 + 70	52,50	412	0,124	0,158	21,45	7.910	1000
4 x 185 + 95	58,40	475	0,0991	0,126	26,46	9.960	1000
4 x 240 + 120	65,10	564	0,0754	0,096	34,32	12.620	500
4 x 300 + 150	72,10	649	0,0601	0,077	42,90	15.820	500
5 x 1,5	14,60	24	12,1	15,429	0,21	310	1000
5 x 2,5	15,60	32	7,41	9,448	0,36	380	1000
5 x 4	17,00	42	4,61	5,878	0,57	485	1000
5 x 6	18,30	53	3,08	3,927	0,86	610	1000
5 x 10	21,60	74	1,83	2,333	1,43	900	1000
5 x 16	23,50	98	1,15	1,466	2,29	1.220	1000
5 x 25	28,10	133	0,727	0,927	3,58	1.830	1000
5 x 35	31,40	162	0,524	0,668	5,01	2.440	1000
5 x 50	34,40	197	0,387	0,493	7,15	3.140	1000
5 x 70	40,10	250	0,268	0,342	10,01	4.370	1000
5 x 95	45,50	308	0,193	0,246	13,59	5.810	1000
5 x 120	50,00	359	0,153	0,195	17,16	7.150	1000
5 x 150	55,50	412	0,124	0,158	21,45	8.840	1000
5 x 185	61,60	475	0,0991	0,126	26,46	11.070	500
5 x 240	69,00	564	0,0754	0,096	34,32	14.110	500

Not: Kablo seçimi yapılırken yangın güvenliği, hat uzunluğu, yük akımı, döşeme şekli, gerilim düşümü ve koruma elemanları birlikte değerlendirilmelidir.
