Akıllı Sayaçların Haberleşme Bağlantı Detayları
PRO MASS ve EKO sayaçların RS-485 haberleşme bağlantısını, CAT-6 kablolama esaslarını ve sayaç adetlerini inceleyin.

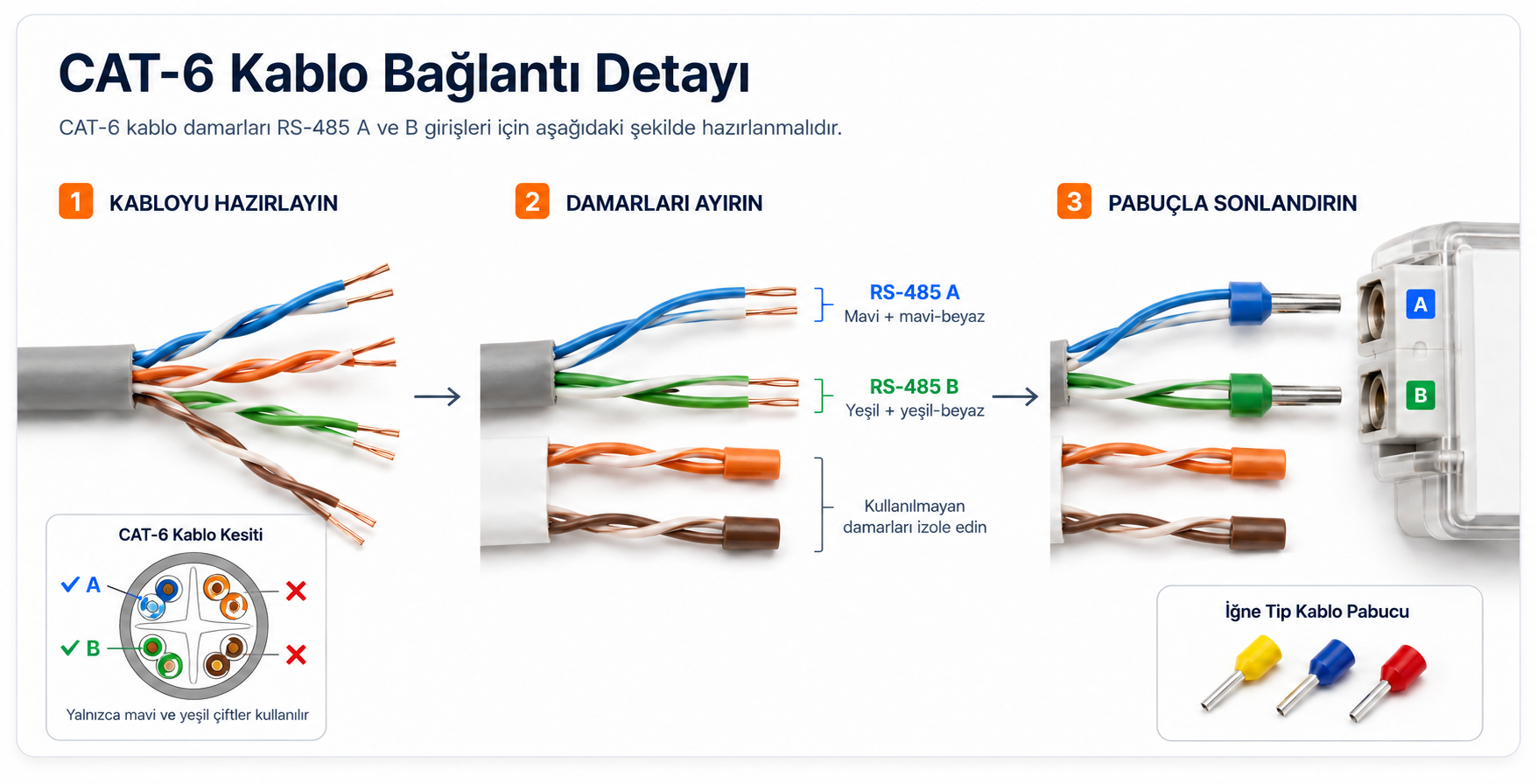

Haberleşme Kablolama Esasları
- Haberleşme kablolaması için CAT-6 kablo kullanılmalıdır.
- Mavi ve mavi-beyaz kablo birlikte iğne tip pabucu ile pabuçlanmalıdır.
- Yeşil ve yeşil-beyaz kablo birlikte iğne tip pabucu ile pabuçlanmalıdır.
- Kullanılmayan CAT-6 kablo perlerinin uçları güvenli şekilde körlenmelidir.
- Mavi renk kablolar her zaman RS-485 portunun A girişine bağlanmalıdır.
- Yeşil renk kablolar her zaman RS-485 portunun B girişine bağlanmalıdır.

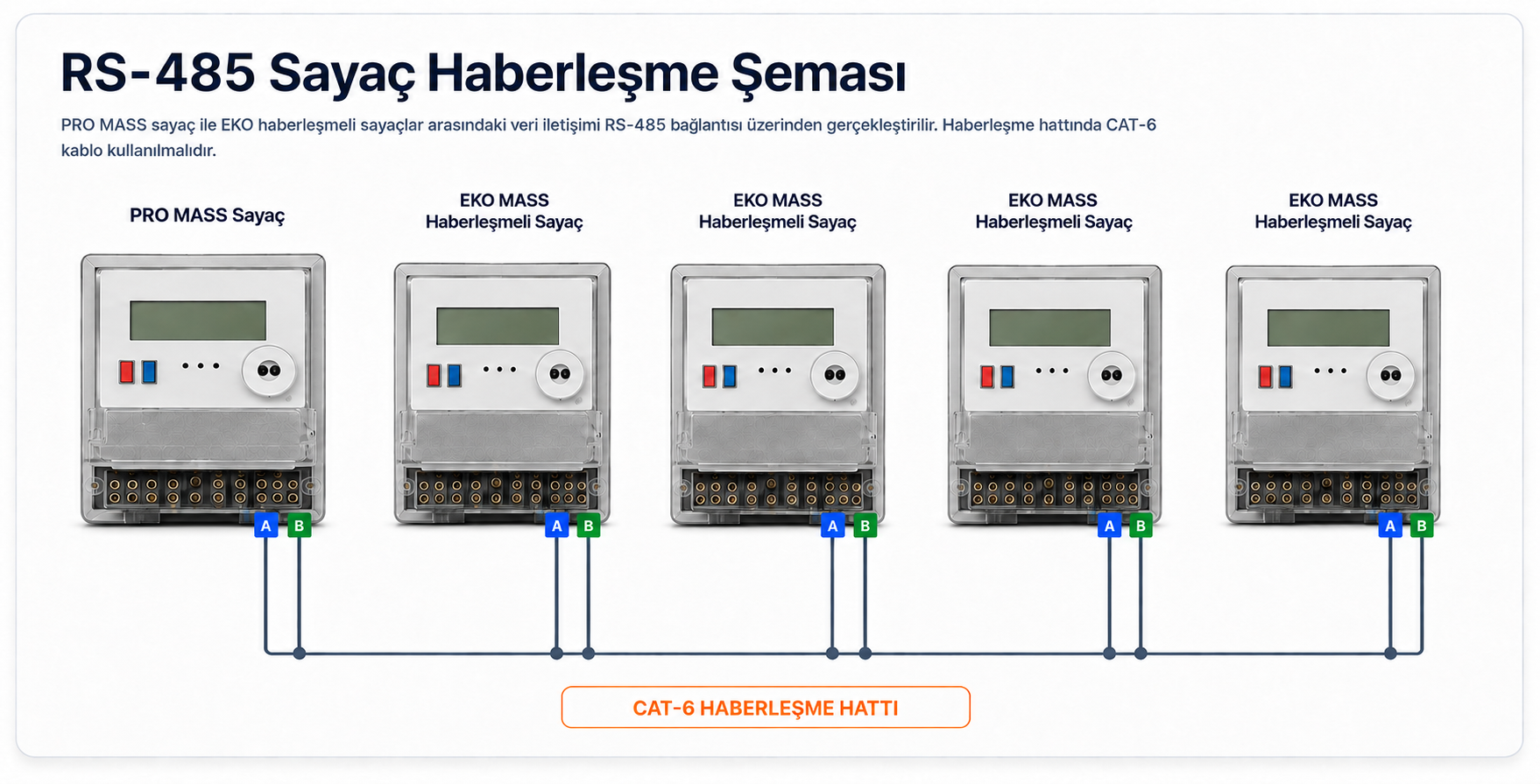

- Sayaçlar arası haberleşme hattı zincir bağlantı şeklinde devam ettirilmelidir.
- Haberleşme kabloları sayaç değişimini ve enerji kablolarını engellemeyecek şekilde monte edilmelidir.
RS-485 A
Mavi + mavi-beyaz kablo çifti.
RS-485 B
Yeşil + yeşil-beyaz kablo çifti.
Önemli:
3 ve daha az sayaç bulunan panolarda PRO sayaç bulunmaması nedeniyle
haberleşme kablo montajı yapılması gerekmemektedir.
PRO Akıllı Sayaç Adedi
| Ortak Sayaç Panosu | PRO Sayaç |
|---|---|
| 4–11 sayaç | 1 |
| 12–22 sayaç | 2 |
| 23–33 sayaç | 3 |
| 34–44 sayaç | 4 |
| 45–55 sayaç | 5 |
| 56–66 sayaç | 6 |
| 67–77 sayaç | 7 |
| 78–88 sayaç | 8 |
| 89–99 sayaç | 9 |
PRO sayaç adedi, toplam sayaç sayısının 11'e bölümünün
yukarı yuvarlanmış değeri esas alınarak belirlenir.
